产品简介：

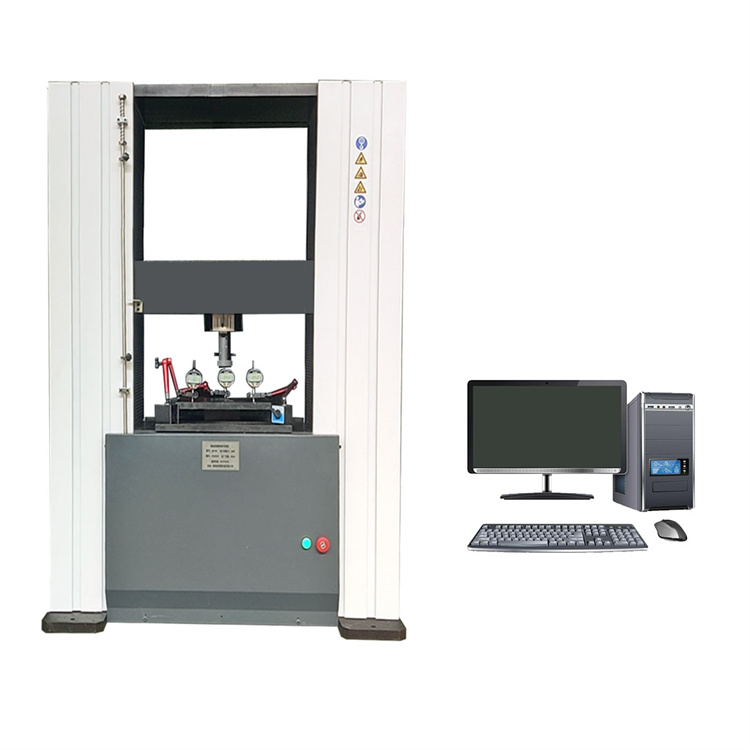

1、HJW系列试验机是我公司最新研制开发的适用于科研院所、工矿企业等使用的弹性垫板静刚度测试仪器，该试验机也可用于机车牵引杆橡胶关节、电机吊杆橡胶关节、轴箱拉杆橡胶关节、连杆橡胶关节等的静刚度试验特性检测。具有结构精巧、噪音小、精度高等优点。全机械结构，交流伺服电机到减速机，采用全密封结构，使用期间不需要对润滑油更换，不存在压力油泄漏和比例阀堵塞；属于新一代的环保型试验机。
2、该试验机采用两立柱两丝杠框架结构（又称四立柱框架），刚性好,整机结构紧凑；采用高精度负荷传感器测力，测试精度高，力值准确；使整机达到了更高的精度。 试验机上部中横梁作为机器上承载板，下加载板安装在机器中心位置，在驱动丝杠的作用下向下对试样进行加载，交流伺服电机及控制、驱动、传动系统安装在主机的下部，机器四周用罩板围护，保持洁净、安全。
产品参数：
|
1 |
最大试验力 |
100kN |
|
2 |
试验机级别 |
1.0级 |
|
3 |
负荷测量范围 |
1%～100%FS（1.0级） |
|
4 |
示值相对误差 |
±1%（1.0级） |
|
5 |
试验力分辨率 |
1/±500000FS（全程分辨率不变） |
|
6 |
变形测量范围 |
0.2%～100% |
|
7 |
力控速率调节范围 |
0.005%～5%FS/S |
|
8 |
力控速率控制精度 |
速率<0.05%FS时，为±1%设定值以内； 速率≥0.05%FS时，为±0.5%设定值以内； |
|
9 |
变形速率调节范围 |
0.005～5%FS/s； |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时，为设定值的±1%以内； 速率≥0.05%FS/s时，为设定值的±0.5%以内； |
|
11 |
位移速率调节范围 |
0.001～500mm/min； |
|
12 |
位移速率控制精度 |
为设定值的±0.2%以内； |
|
13 |
恒力、恒变形、恒位移控制范围 |
0.5%～100%FS |
|
14 |
恒力、恒变形、恒位移控制精度 |
设定值≥10%FS时，为设定值的±0.5%以内 设定值＜10%FS时，为设定值的±1%以内 |
|
15 |
有效试验跨度 |
400mm |
|
16 |
有效压缩空间 |
500mm |
|
17 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
18 |
机器功率 |
1.5KW |
|
19 |
载荷机架尺寸(LWH) |
约1010×750×2225 |
|
20 |
机器重量 |
≈750kg |
